药板装盒机工艺流程分析

    药板装盒机是指是将药板和说明书自动装入折叠纸盒中，并完成盖盒、打印批号及生产日期等动作的设备。功能机构包括纸盒撑开机构、纸盒折叠装置，辅助机构有传送带。


    从机包盒进料到包装成型的整个过程大致可以分成四个阶段：下盒，打开，装填，合盖。其中，合盖动作是个关键性的动作，完成的好坏与纸盒的结构和机器调节的准确程度有很大关系。装盒机目前普遍存在的问题是：机器长时间高速运行后稳定性比较差，精度达不到要求，同步性不好，或有时会因为纸盒的尺寸出现略微的变化而造成纸盒不易被打开或者卡机的现象。


    1、下盒动作：下盒动作通常是由一个吸盘从纸盒进料口吸取一个纸盒，在斜面的挤压作用下纸盒稍稍打开。


    2、打开动作：由吸盘吸下来的纸盒放置到传送链板上，下一刻，传送链板上的挡块将纸盒完全打开。


    3、装填动作：药板的装填动作由气缸完成，推杆作往复运动，在推杆的作用下，完成将药板推入药盒中的动作。


    4、装填动作：药板的装填动作由气缸完成，推杆作往复运动，在推杆的作用下，完成将药板推入药盒中的动作。


    5、合盖动作：合盖动作包括折舌机构和封盖机构。其中折舌动作又包括折小舌和大舌，两侧的小舌，一由刮舌机构上的刮舌板折起，一由固定板挤压折起，大舌先由起舌板稍微折起，然后在封盖机构的推动下，完成封装。

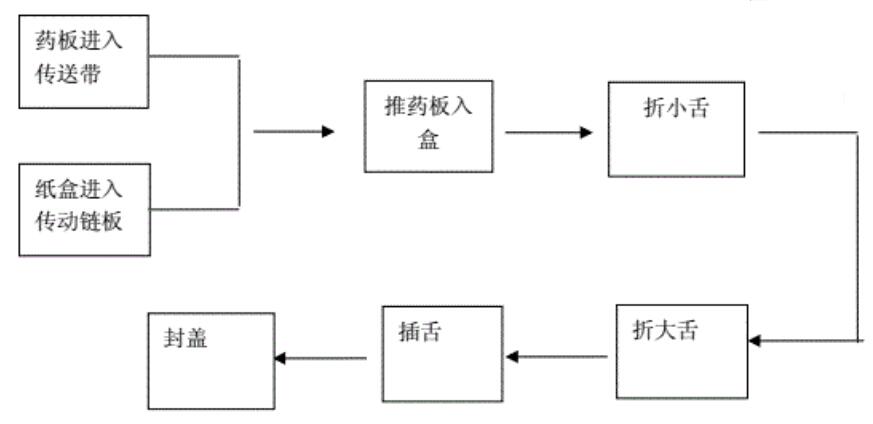

    药板装盒机工艺流程图如下：
